低压固定式开关柜
作者: 来源:   时间:2022-05-24

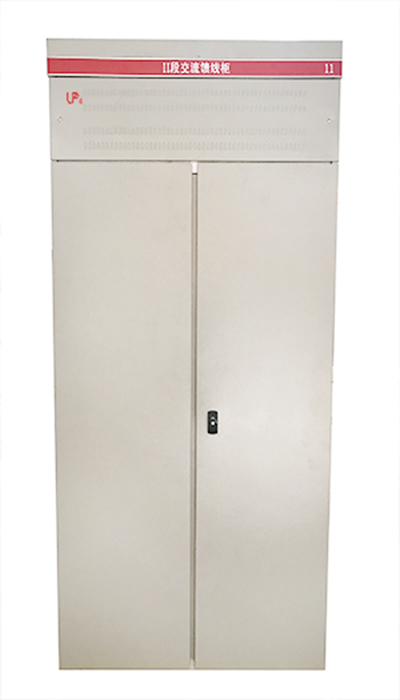

GGD低压固定式开关柜

产品概述
GGD低压固定式开关柜,是我国研制开发且广泛使用的一种新型固定式低压成套开关设备。
本开关柜符合IEC60439《低压成套开关和控制设备》、GB7251.1《低压成套开关设备和控制设备》等标准。
结构特点
GGD柜设计时,充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同数量的散热槽孔,当柜内电器元件发热后,热量上升,通过上端槽孔排出,而冷风不断地由下端槽孔补充进柜,使密封的柜体自下而上形成一个自然风道,达到散热的目的。
GGD柜按照现代工业产品造型设计的要求,采用黄金分割比的方法设计柜体外形和各部分的分割尺寸,使整体美观大方,面目一新。
柜门用转轴活动铰链与柜架相连、安装、拆卸方便,门的折边处均嵌有一根山型橡塑条,关门时门与构架之间的嵌条例有一定压缩行程,能防止门与柜体直接碰撞,也提高了门的防护等级。
装有电器元件的仪表门用多股软铜线与构架连接。柜内的安装与构架间用滚花螺钉连接,整个构成完整的接地保护电路。
柜体面漆选用聚脂桔形洪漆,附着力强、质感好,整柜呈亚光色调,避免了眩目效应,给值班人员创造了较舒适的视觉环境。
柜体的顶盖在需要时可拆除,便于现场主母线的装配和调整,柜顶的四角装有吊环,用于起吊和装运。柜体的防护IP30。用户也可根据使用环境的要求在IP20~IP40之间选择。
主要技术参数
项目
参数指标
型号
GGD1
GGD2
额定电压
380V
额定电流
A
1000A
1000A(1600A)
B
600A(630A)
1000A
C
400A
600A
额定短路开断电流
15kA
30kA
1s额定短时耐受电流
15kA
30kA
额定峰值耐受电流
30kA
63kA

 *参数变更恕不另行通知,接受产品定制。
