易达新动力环境监控TS7-600
作者: 来源:   时间:2022-03-28

动力环境监控系统的架构组成

    Ø监控模块SM(supervision  modual):被监控设备的控制模块

    Ø监控单元SU( supervision  unit)

    Ø区域监控中心LSClan supervision  center)

    Ø集中监控中心SC( supervision  center)

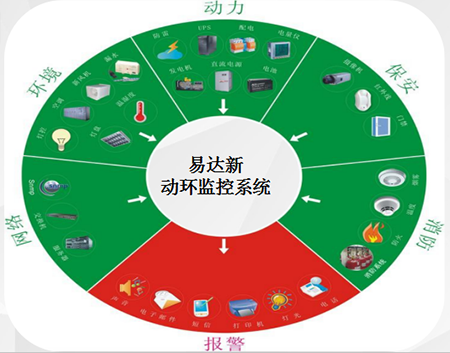

动力环境监控内容

动力环境监控界面展示

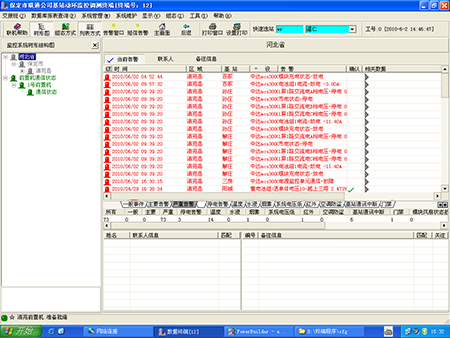

软件监控实时数据

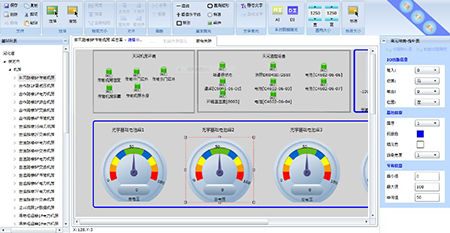

组态显示

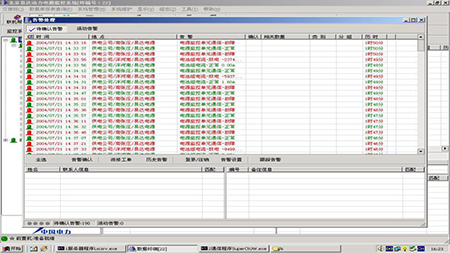

待确认告警示例

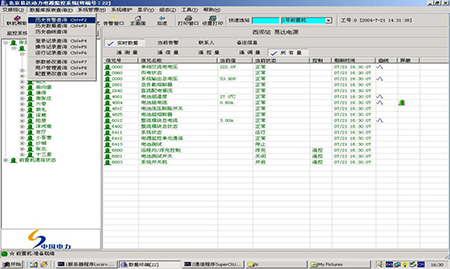

历史信息查询功能

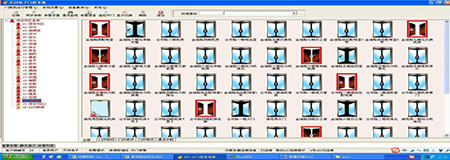

智能门禁

动力环境监控系统功能

开关电源监控

  开关电源的监控采用协议转换器进行。 可对任一提供真实监控协议的电源设备进行监控:已监控品牌:易达新、中达、艾默生、中兴等。

监控内容:通信电源的控制模块所能输出的内容。包括可输出干节点。

蓄电池监控

 (1)采用蓄电池标示电压检测装置

该装置属于简易型蓄电池监控设备。其监控内容为:蓄电池4个标示单体电压、2个标示电池温度。

  (2)采用蓄电池单体电压检测装置

该装置属于综合型蓄电池监控设备。其监控内容为:单体蓄电池电压、蓄电池总电压、蓄电池总电流、蓄电池组充放电电流、标示电池温度。

环境监控

  易达监控在环境监控方面已有多年经验和成熟产品。其监控内容包括:

  遥测:机房环境的温度、湿度

  遥信:基站烟感、水浸、门态/门禁、移动告警等。

智能油机监控

  通过智能油机提供的RS232口,采用协议转换器对进行监控。包括:

  模拟量油机的输出电压、输出电流、输出频率/转速、水温(水冷)、润滑油油压、润滑油油温、启动电池电压、输出功率等;

  开关量工作状态(运行/停机)、工作方式(自动/手动)、自动转换开关状态、紧急停车、市电故障、充电器状态等;遥控开/关机、遥控紧急停机等。

空调监控

  空调机监控采用两种方式进行:

  (1)对于智能空调机:采用协议转换器实现信息量监控功能;

  (2)对于非智能空调机:通过节点,遥控交流电通/,  完成空调机的开关控制

UPS监控

  通过UPS提供的RS232口,采用协议转换器可对UPS进行监控,包括:

  开关量同步/不同步状态、UPS/旁路供电、市电故障、整流器故障、逆变器故障、旁路故障等进行监控。

  模拟量输入电压、输入电流、输出电压、输出电流、输出频率、标识蓄电池电压、标识蓄电池温度等。

 *参数变更恕不另行通知,接受产品定制。
